斜式螺旋送料機視頻

產品介紹

斜式螺旋送料機主要用于傾斜輸送粉狀、顆粒狀或小塊狀物料，傾角為0-60°之間，長度不超過8米，也可根據用戶要求來定制，斜式螺旋送料機螺旋軸中部還要加以支撐，以避免螺旋軸因過分的彎曲而導致其與外管相互摩擦，還要進行撓度的校正審核，針對斜式螺旋送料機的軸承，為了防止物料的微小質粒進入，要采取必要的可靠防塵與潤滑設施，保證軸承的良好運作。

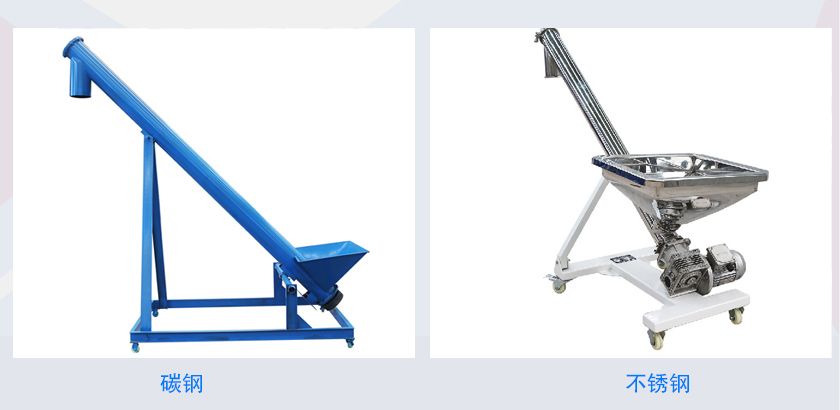

大漢斜式螺旋送料機可根據輸送物料及應用行業選擇碳鋼或不銹鋼材質，還可根據用戶現場情況設計為移動式，滿足不同輸送要求。

斜式螺旋送料機輸送角度

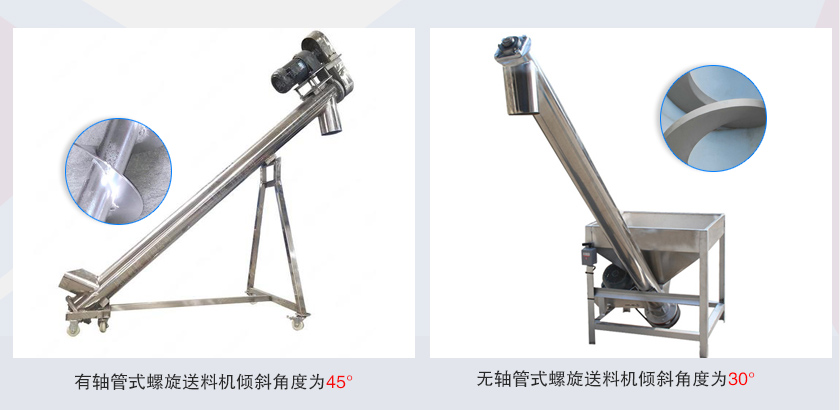

有軸管式螺旋送料機傾斜角度為45°，無軸管式螺旋送料機傾斜角度為30°。

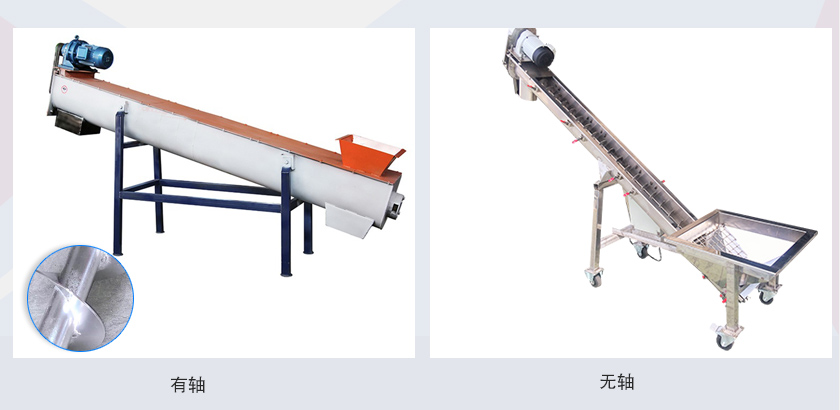

有軸和無軸U型螺旋送料機傾斜角度為20°-30°。

注：螺旋送料機角度越大，同等速比和型號螺旋輸送機，輸送量就會減弱

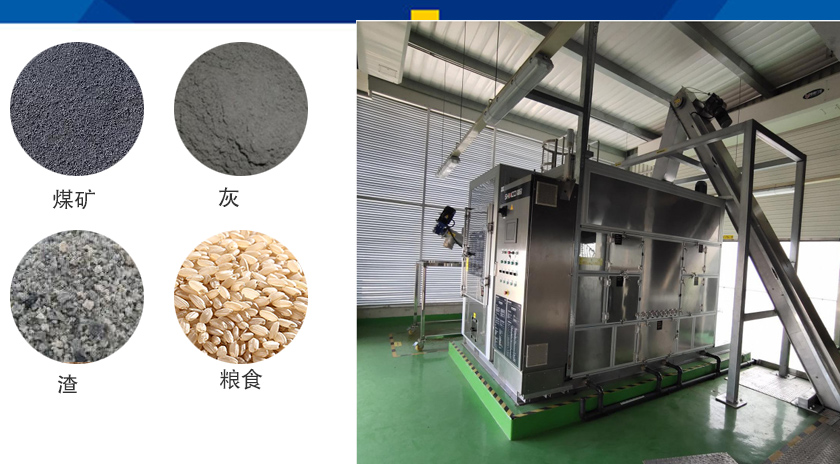

行業應用

斜式螺旋送料機廣泛應用于各行業,如建材、化工、電力、冶金、煤礦炭、糧食等行業,適用于水平或傾斜輸送粉狀、粒狀和小塊狀物料,如煤礦、灰、渣、水泥、糧食等，物料溫度小于200℃。

現場視頻

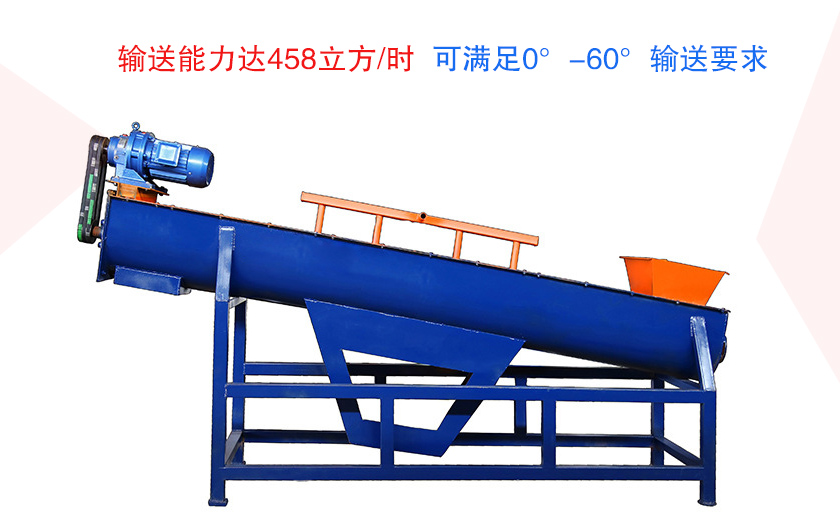

突出優勢

1、大傾角設計，可滿足0°-60°輸送要求。

2、允許在較小空間內輸送大量物料，輸送能力達458立方/時。

3、全封閉機殼可有效防止粉塵飛揚，減少對環境的污染。

4、中間可多點裝料和卸料、操作維修簡便。

5、可單機使用，也可與其他設備配套使用。

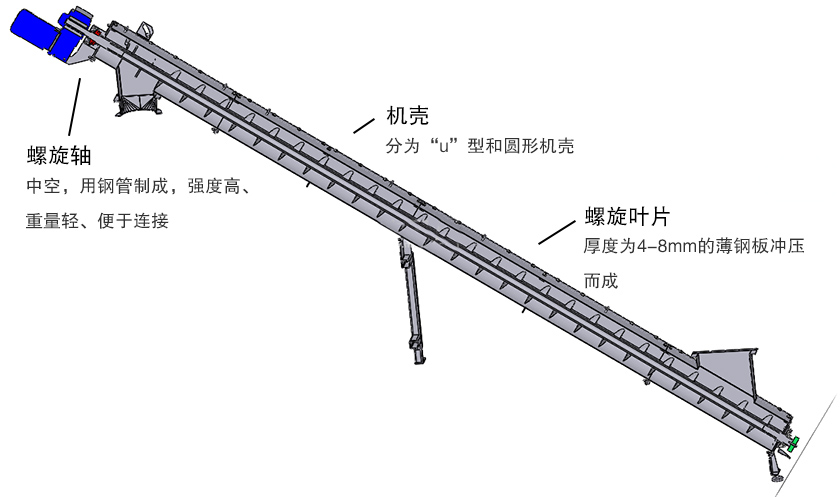

結構與細節

斜式螺旋送料機由驅動裝置，機殼、蓋板、螺旋軸、螺旋葉片、進料口、出料口等部件組成。

機殼：分為“u”型和圓形機殼，圓形機殼主要用作密封設備送料，"u”型機殼能夠敞開或封閉式輸送。

螺旋軸：中空，用鋼管制成，強度高、重量輕、便于連接。在軸與軸的連接處和安裝軸承處使用一小段實心軸。在連接處將實心軸伸入空心軸內用高強度的螺栓按相互垂直方向?qū)Υ┛招妮S與實心軸來固定連接螺旋軸

螺旋葉片：由厚度為4-8mm的薄鋼板沖壓而成，然后焊接到旋轉軸葉片軸上，并在相互間加以焊接。

工作原理

斜式絞龍輸送機利用電動機經減速器帶動螺旋回轉，由于葉片的推力作用，同時在物料自身重力以及物料與料罐內部間的摩擦力的作用下，把物料沿固定的機殼內推移而進行輸送工作，從而輸送到預定的位置

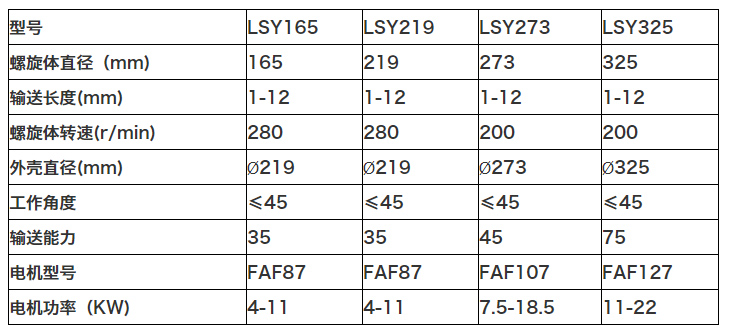

技術參數
