產品介紹

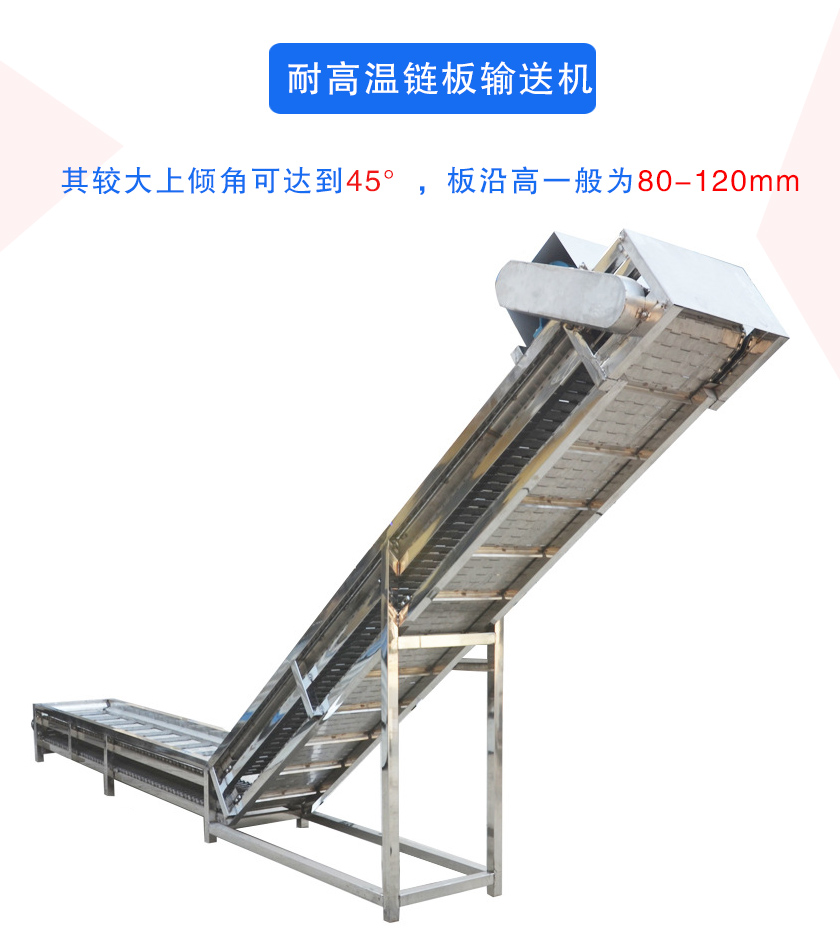

耐高溫鏈板輸送機主要用于輸送磨損強、溫度高的物料，鏈條選用空心大輥子帶附件鏈條，在兩側同步鏈條的附件上用板狀構件連接使輸送方向形成連續的平板，運行平穩。可用于較大傾角輸送物料，其較大上傾角可達到45°，板沿高一般為80-120mm，可以沿水平、傾斜方向上輸送物料，廣泛應用在冶金、煤炭、化工、電力、機械制造等行業。耐高溫鏈板輸送機可以根據產品需要選用不同款速、不同形狀的頂板來完成直線、轉彎、升降等要求。

耐高溫鏈板輸送機輸送距離≤30米時，可采用環鏈及板鏈作牽引件，輸送距離＞30米時，為防止滑動，需采用板鏈作牽引件。

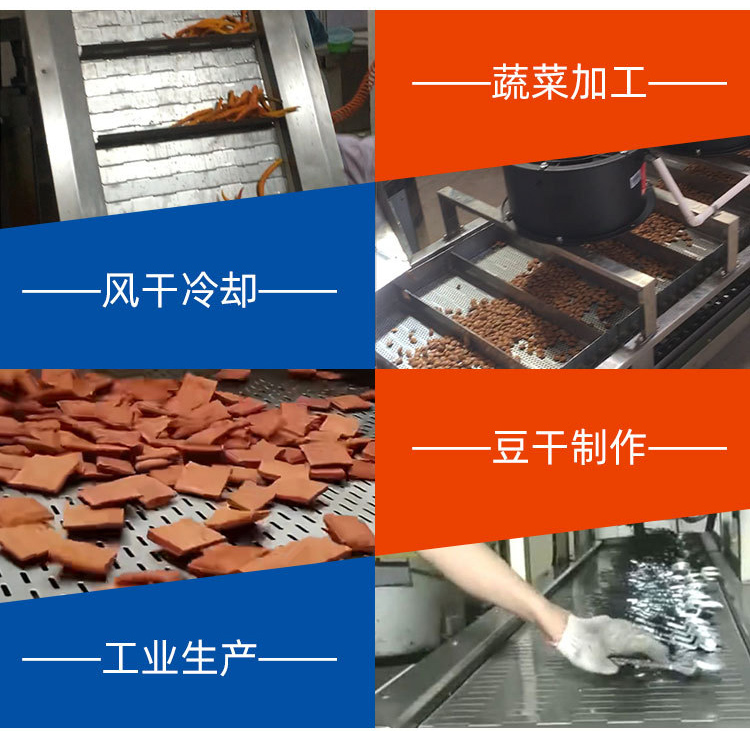

行業應用

耐高溫鏈板輸送機適合輸送不帶粘性的散狀物料及粒狀、塊狀物料，尤其適用于塊狀較大、具有鋒利棱角、灼熱的物料，在輸送過程中還可同時完成冷卻、清洗等工藝過程，廣泛應用在食品、藥品、礦山、化工等行業。

現場視頻

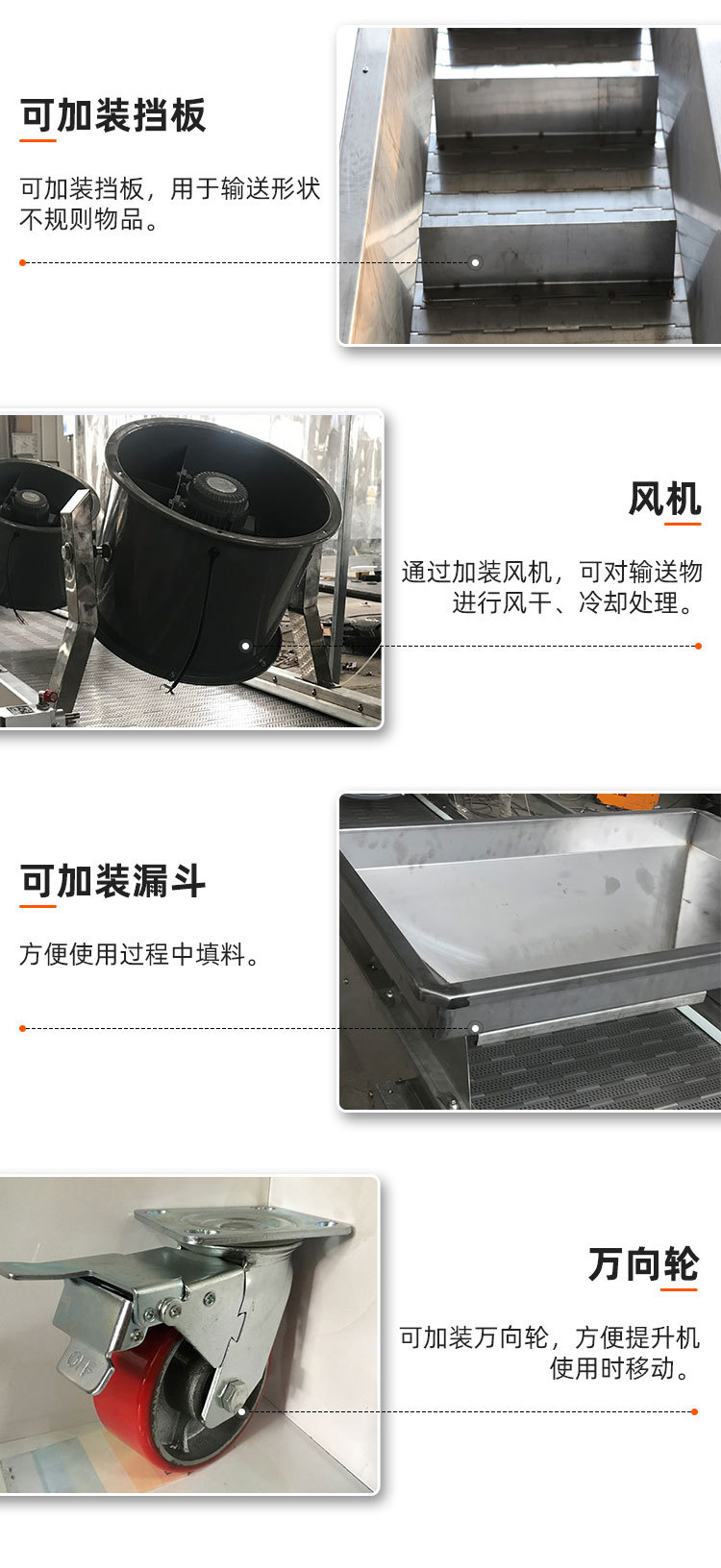

突出優勢

1、采用不銹鋼金屬鏈板為牽引件，拉力強、承載能力大、耐腐蝕、運行平穩、維修率低。

2、驅動部分采用硬齒面減速器，適用于正反兩項運轉。

3、以滾動摩擦代替滑動摩擦，運行阻力低、耐沖壓性強。

4、布局靈活，可在一條輸送線上完成水平、傾斜和轉彎輸送。

結構及細節

耐高溫鏈板輸送機主要由動力裝置、傳動軸、滾筒、張緊裝置、鏈輪、鏈條、軸承等部分組成。

動力裝置：由電機、減速器、傳動裝置及主動鏈輪裝置等組成。

尾輪裝置：為鏈板的改向部分，由尾輪軸、尾輪及軸承等組成。

垃圾裝置：采用螺旋拉緊的方式，用來調節牽引鏈條的松緊程度。

鏈板：由牽引鏈和槽板組成，牽引鏈采用耐沖壓、運行平穩可靠的片式牽引鏈，內鏈片中間裝有滾輪，在軌道上滾動，以減少摩擦阻力和磨損，槽板用螺栓與牽引鏈緊固在一起。

工作原理

耐腐蝕鏈板輸送機是由傳動裝置的電動機經由減速機、聯軸器帶動主驅動軸旋轉，兩個主動鏈輪帶動兩邊鏈條，輸送機的鱗板重疊的固定在兩邊的鏈條上，鱗板上的托輪通過機架上的導軌導向，通過鏈條的傳動將鱗板上的物料輸送到卸料處。可根據現場要求配備變頻調速，可以方便的調節輸送量，以便于和工藝匹配。

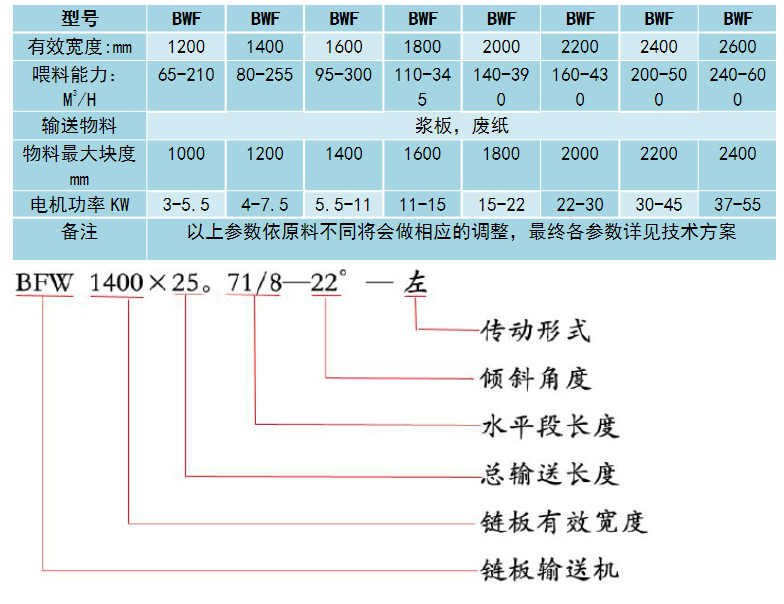

技術參數
