產品介紹

刮板鏈?zhǔn)捷斔蜋C(jī)簡稱刮板輸送機，主要采用刮板鏈牽引，可以水平或傾斜輸送物料，沿傾斜向上輸送物料時，煤層傾角不超過25°，向下輸送物料時，傾角不超過20°，當煤層傾角較大時，應該加裝防滑裝置，刮板鏈?zhǔn)捷斔蜋C(jī)相鄰中部槽在水平、垂直面內可有限度折曲的叫可彎曲刮板鏈?zhǔn)捷斔蜋C(jī)，可允許在水平或垂直方向上作2°~4°的彎曲。

行業應用

刮板鏈?zhǔn)捷斔蜋C(jī)主要用不選煤廠及煤礦地面生產線上輸送粒度在300mm以下的各種物料的運輸、分配。可水平運輸，也可傾斜運輸，廣泛應用在冶金、建材、電力、化工、水泥、港口、碼頭、煤炭、礦山、糧油、食品、飼料等行業。

突出優勢

刮板鏈?zhǔn)捷斔蜋C(jī)采用鋼制槽體和刮板鏈條，能夠承受較大沖擊和載荷，結構堅固、密封性好且布置靈活，可實現水平、傾斜甚至垂直多向輸送，適應復雜工況。

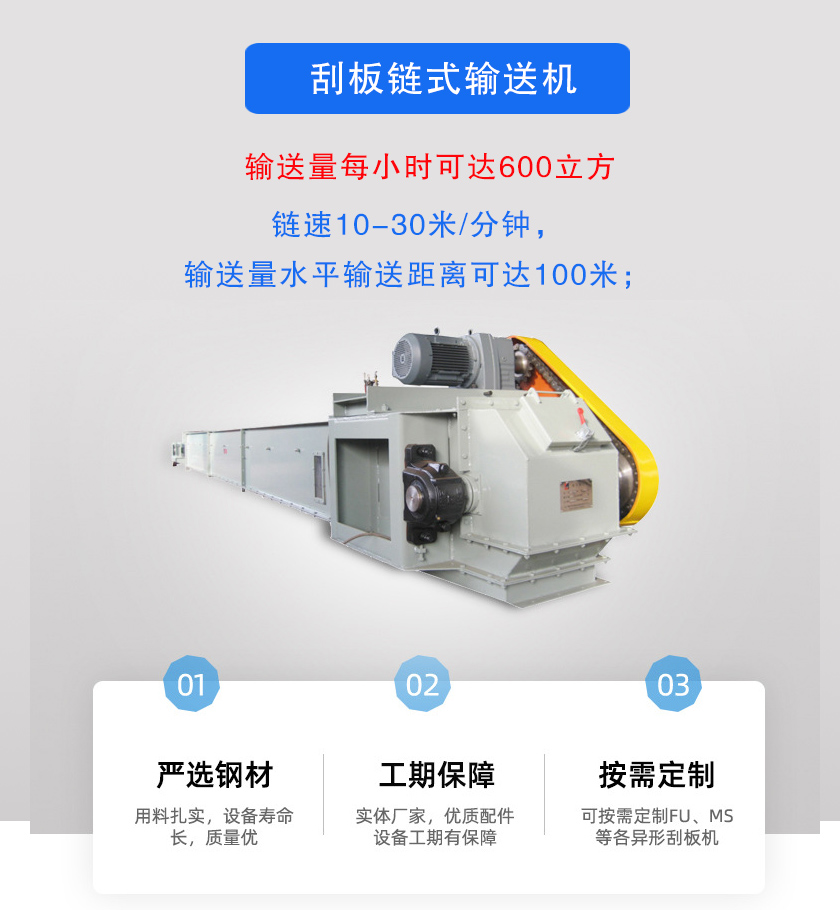

1、鏈速10-30米/分鐘，輸送量每小時可達600立方，水平輸送距離可達100米；

2、可方向運行，方便處理底鏈?zhǔn)鹿省?/p>

3、機殼密封，可以避免物料在輸送過程中產生大量粉塵污染環境。

4、在輸送長度可任意點進料和卸料。

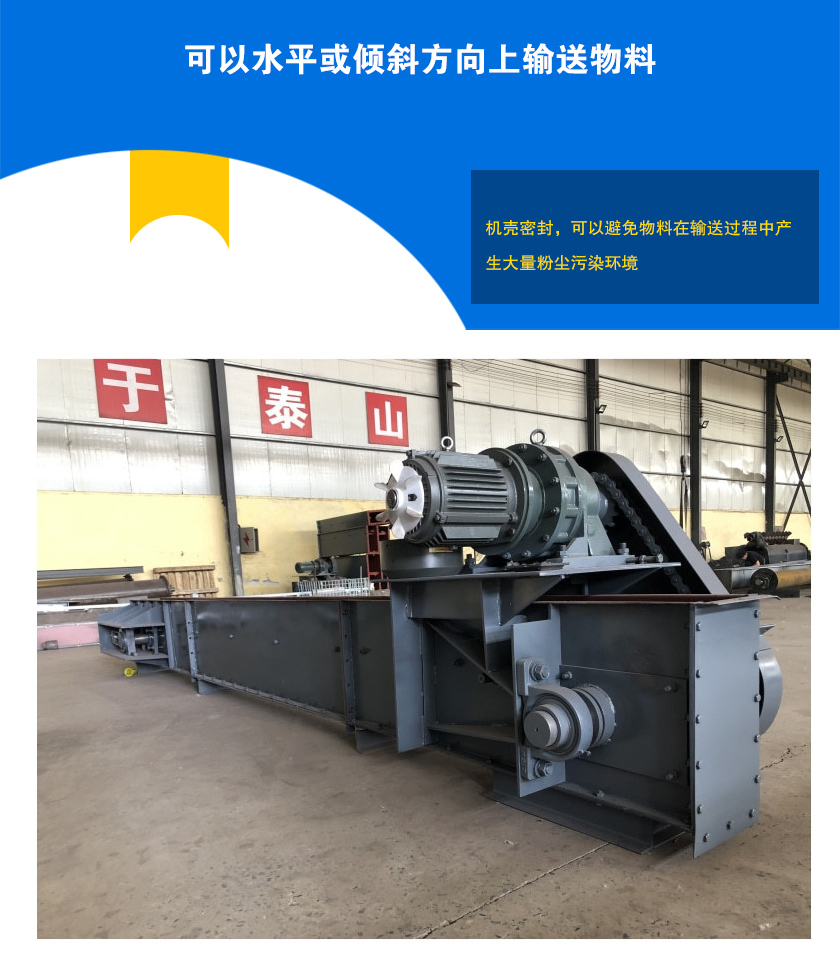

5、可以水平或傾斜方向上輸送物料。

細節與結構

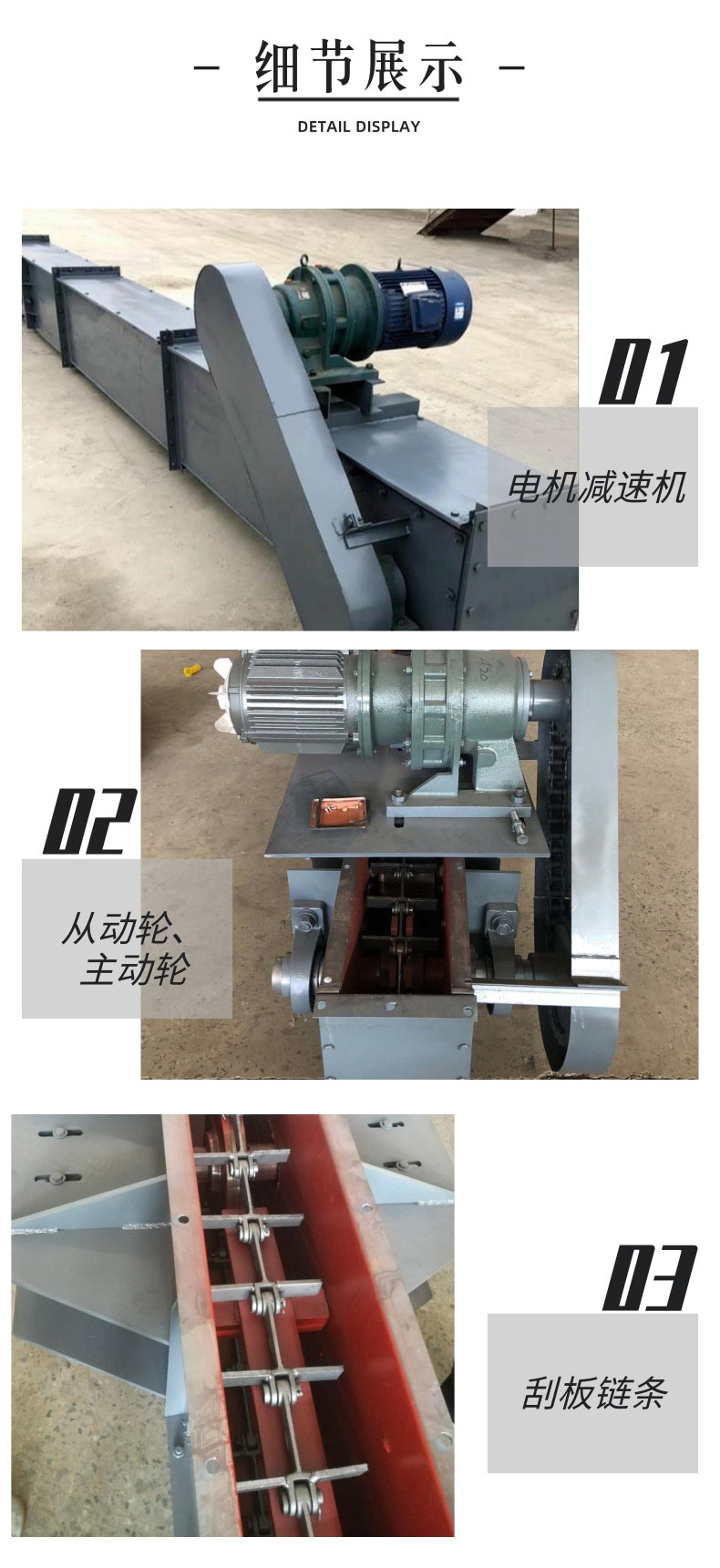

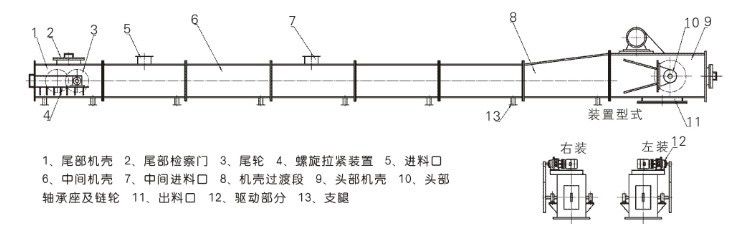

刮板鏈?zhǔn)捷斔蜋C(jī)主要由驅動裝置、刮板鏈、機頭、中間槽、機尾等部分組成。電機轉矩經聯軸器、減速器傳遞給主動鏈輪軸組，從而牽引鏈條運動，組成一個封閉式的牽引系統。

驅動裝置：由電機、高速聯軸器、行星齒輪減速器、低速聯軸器等組成，按照布置形式不同分為直線型和垂直型，垂直型主要用于安裝位置較小的場合。

刮板鏈：主要由鏈環、聯接環、刮板等組成。

機頭：有頭架、頭輪組等組成，頭輪組是刮板鏈運行的傳動部件，主要由主軸、軸承、軸承座、鏈輪等組成，機頭的尾部與中間槽法蘭聯接。

中間槽：是實現物料轉移的主要部分，根據機長需要有數段3米標準中間槽和1到2段聯接槽組成，根據用戶需要可配用電動閘門、手動閘門，以實現雙向輸送機任意點卸料。

機尾：由機尾架、尾輪組、張緊裝置組成，前部用法蘭與中間槽聯接，通過調節尾部的張緊裝置拉緊尾輪組軸承座，可以調節鏈條的張緊程度。

工作原理

刮板鏈?zhǔn)捷斔蜋C(jī)以敞開的溜槽作為其承受件，將刮板固定在鏈條上想成刮板連，當機頭傳動部分啟動后帶動機頭軸上的鏈輪旋轉，使得刮板鏈循環運行并帶動物料沿著溜槽移動，直至到機頭不卸載，完成對物料的輸送過程。

技術參數

系列型號	輸送量	設計長度	中部槽內寬	裝機功率	刮板鏈型式	溜槽結構型式
SGB420/30	60	80	400	30	邊雙鏈	扎制
SGB620/40T	150	100	600	40	邊雙鏈	扎制
SGB630/150C	250	150	602	2×75	邊雙鏈	扎制、整體鑄焊
630系列	450	150	590	2×（90-132）	單、邊雙、中雙	扎制、整體鑄焊
730系列	600	200	680	2×（90-200）	單、邊雙、中雙	扎制、整體鑄焊
764系列	700-1000	200	724	2×（132-315）	中雙鏈	整體鑄焊
830系列	1200	200	780	2×（250-315）	中雙鏈	整體鑄焊
880（800）系列	1500	250	800	2×（315-400）	中雙鏈	整體鑄焊
900系列	1800	250	900	2×（315-400）	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×（375-700）	中雙鏈	整體鑄焊
1000系列	2000	250	1000	2×（700-1000）	中雙鏈	整體鑄焊
1200系列	2500	300	1200	2×（375-700）	中雙鏈	整體鑄焊
1200系列	3500	350	1800	2×（700-1000）	中雙鏈	整體鑄焊

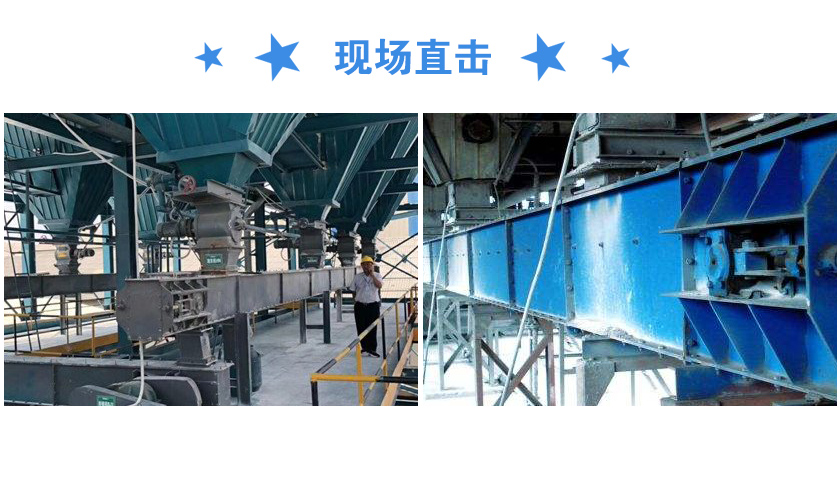

客戶案例

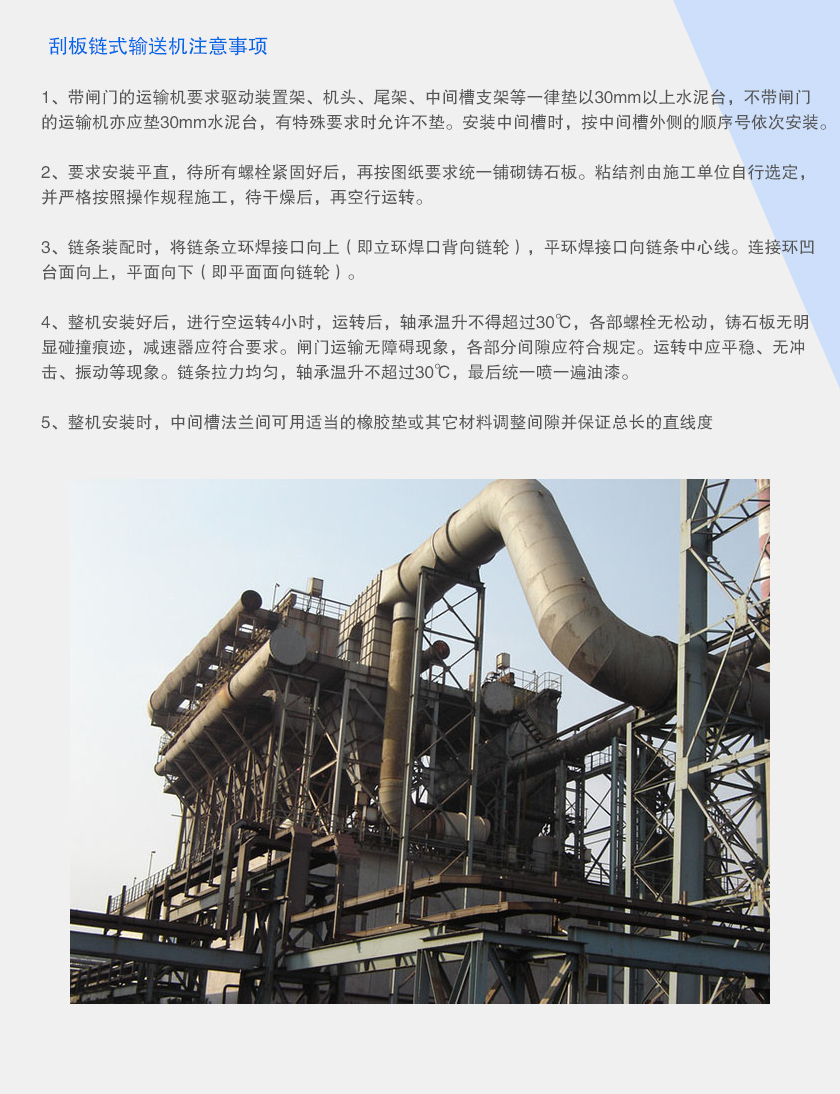

刮板鏈?zhǔn)捷斔蜋C(jī)注意事項

1、帶閘門的運輸機要求驅動裝置架、機頭、尾架、中間槽支架等一律墊以30mm以上水泥臺，不帶閘門的運輸機亦應墊30mm水泥臺，有特殊要求時允許不墊。安裝中間槽時，按中間槽外側的順序號依次安裝。

2、要求安裝平直，待所有螺栓緊固好后，再按圖紙要求統一鋪砌鑄石板。粘結劑由施工單位自行選定，并嚴格按照操作規程施工，待干燥后，再空行運轉。

3、鏈條裝配時，將鏈條立環焊接口向上（即立環焊口背向鏈輪），平環焊接口向鏈條中心線。連接環凹臺面向上，平面向下（即平面面向鏈輪）。

4、整機安裝好后，進行空運轉4小時，運轉后，軸承溫升不得超過30℃，各部螺栓無松動，鑄石板無明顯碰撞痕跡，減速器應符合要求。閘門運輸無障礙現象，各部分間隙應符合規定。運轉中應平穩、無沖擊、振動等現象。鏈條拉力均勻，軸承溫升不超過30℃，最后統一噴一遍油漆。

5、整機安裝時，中間槽法蘭間可用適當?shù)南鹉z墊或其它材料調整間隙并保證總長的直線度
