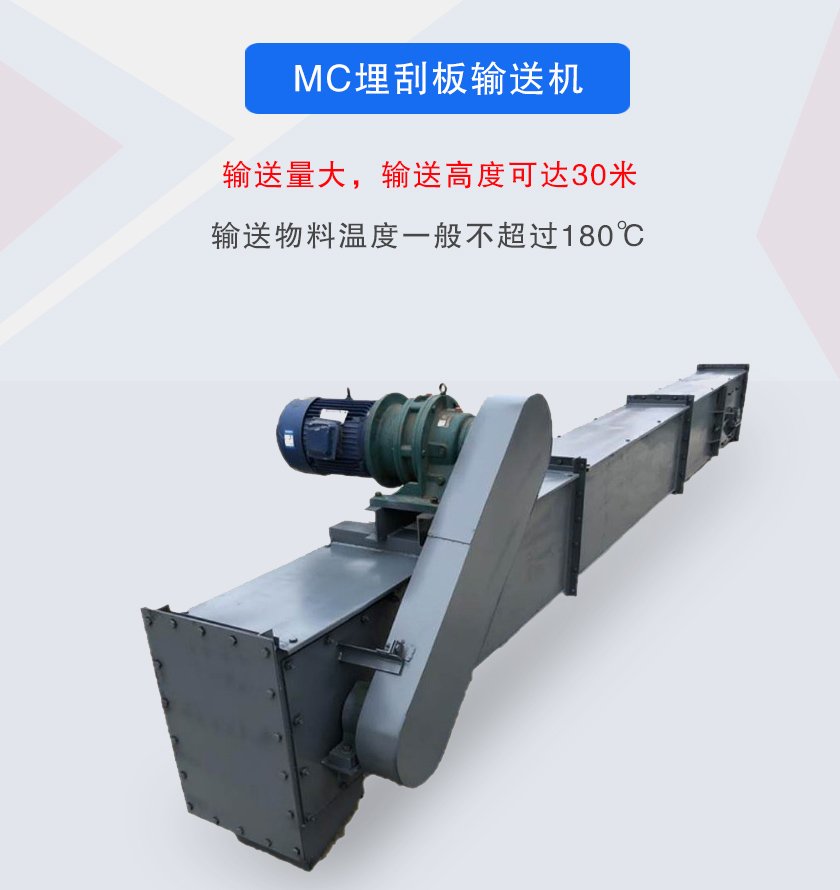

MC埋刮板輸送機機是一種在封閉的殼體內，借助于運動著的刮板鏈條連續輸送粉狀、顆粒及小塊狀等散粒物料的輸送設備。適于密閉輸送、輸送量不太大、工藝布置較復雜、要求多點加料或多點卸料等場合。比垂直螺旋輸送機輸送量大，運行比較平穩，輸送物料溫度一般不超過180℃。

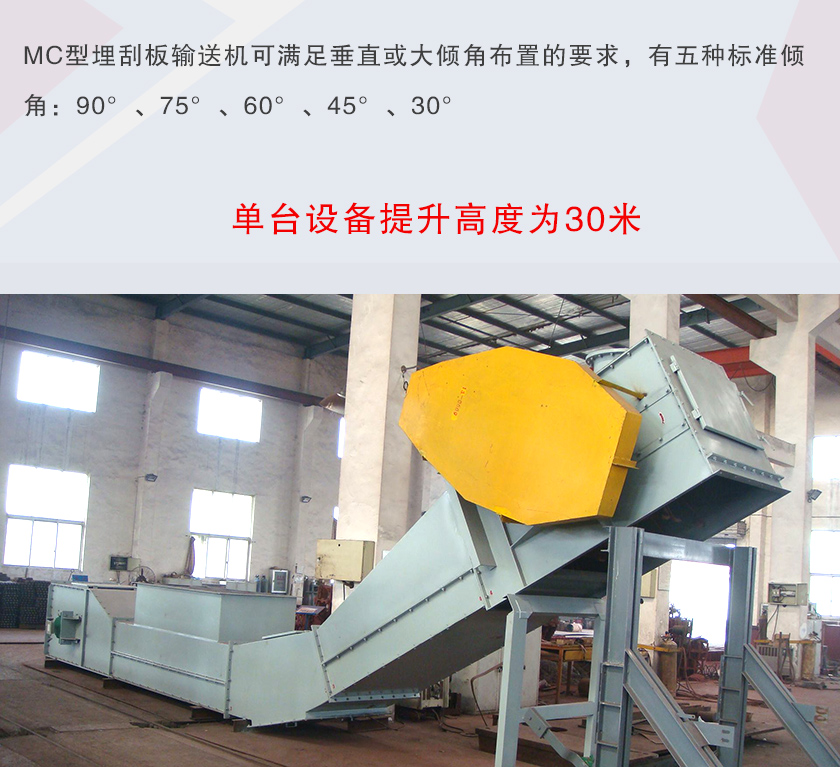

MC型埋刮板輸送機可滿足垂直或大傾角布置的要求，有五種標準傾角：90°、75°、60°、45°、30°，單臺設備提升高度為30米。

行業應用

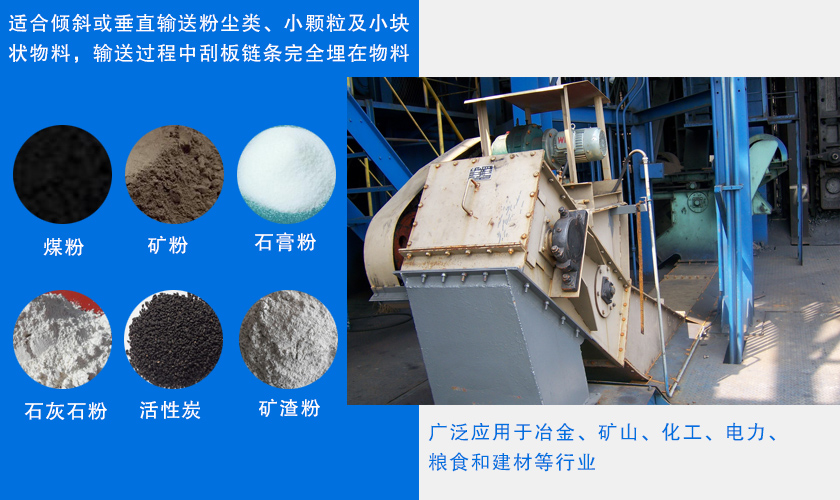

MC埋刮板輸送機適合傾斜或垂直輸送粉塵類、小顆粒及小塊狀物料，輸送過程中刮板鏈條完全埋在物料之中，如煤粉、礦粉、石膏粉、石灰石粉、活性炭等物料，廣泛應用于冶金、礦山、化工、電力、糧食和建材等行業。

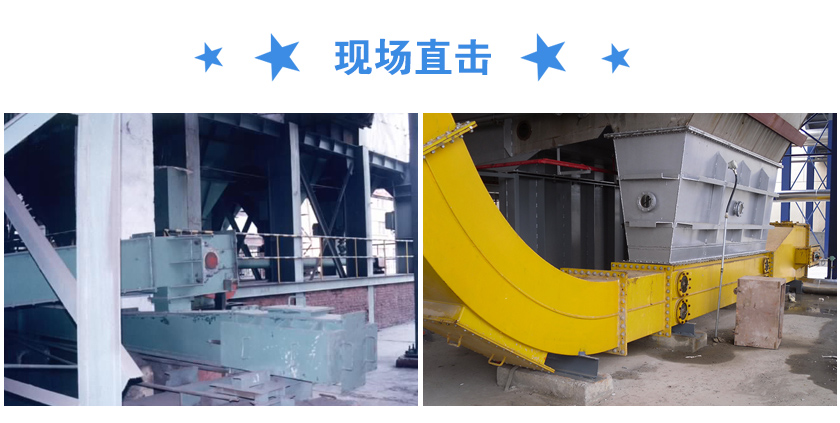

現場視頻

突出優勢

1、適合15°-90°大傾角或垂直輸送物料。

2、輸送量大，輸送高度可達30米。

3、由于輸送過程中刮板鏈條完全埋在物料之中，整個殼體為密封狀態，所以在輸送物料過程中不會造成污染。

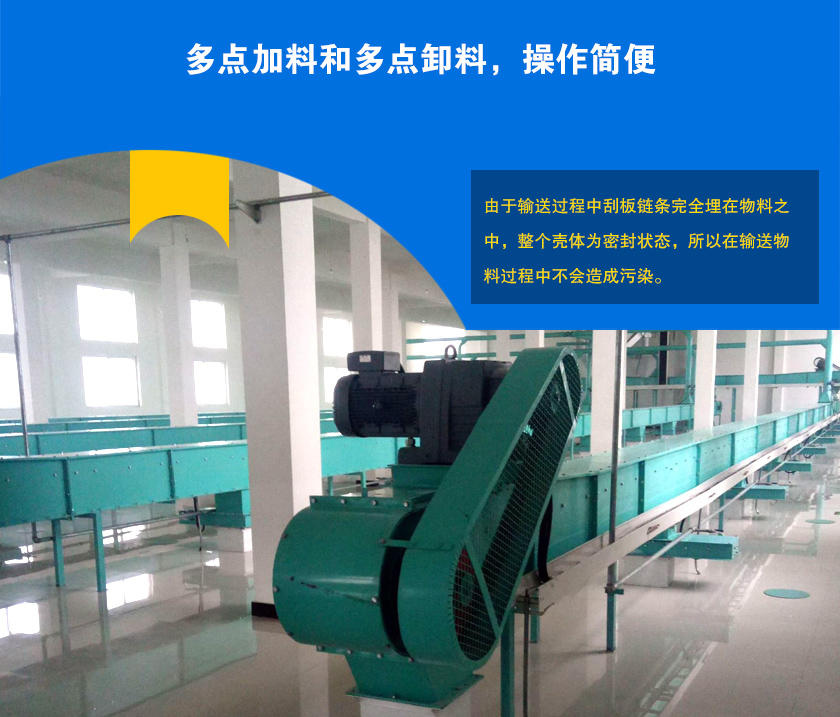

4、多點加料和多點卸料，操作簡便。

5、可以單臺使用，也可多臺組合使用實現長距離輸送。

細節與結構

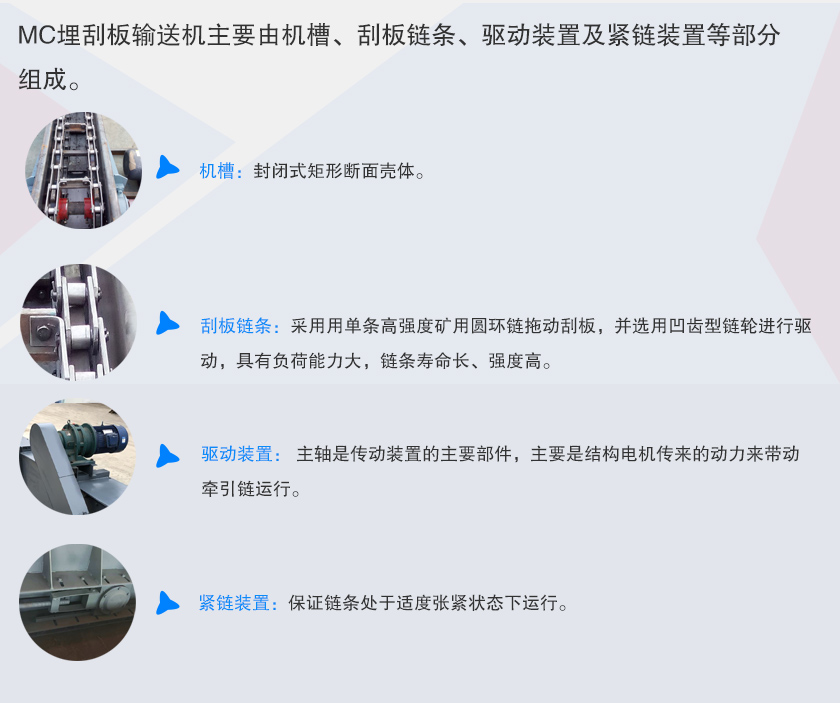

MC埋刮板輸送機主要由機槽、刮板鏈條、驅動裝置及緊鏈裝置等部分組成。

機槽：封閉式矩形斷面殼體。

刮板鏈條：采用用單條高強度礦用圓環鏈拖動刮板，并選用凹齒型鏈輪進行驅動，具有負荷能力大，鏈條壽命長、強度高。

驅動裝置：驅動裝置：有電機、聯軸節、減速器和主軸構成，電機作為動力源，聯軸節是電機與減速器和主軸件的鏈接裝置，減速器通過減低速度來增大傳遞力矩，主軸是傳動裝置的主要部件，主要是結構電機傳來的動力來帶動牽引鏈運行。

緊鏈裝置：保證鏈條處于適度張緊狀態下運行。

工作原理

埋刮板輸送機工作原理

MC埋刮板輸送機啟動后，物料收到管板鏈條在運動方向的推力，使物料被擠壓，由于自重和兩側壁的約束，在物料間產生了內摩擦力，這種摩擦力保證了料層之間的穩定狀態，并足以克服物料在基槽內移動所產生的外摩擦阻力，因此物料就形成了連續整體的料流隨著刮板鏈條向前輸送。

技術參數

機器型號		MC16	MC20	MC25	MC32	MC40	MC50	MC63	MC80
機槽寬度 mm		160	200	250	320	400	500	630	800
承載高度mm		120	130	160	200	200	250	320	320
刮板鏈條	極限載荷KN	130	180	280	280/530	530	530	900	900
	速度 m/s	0.08～0.32				0.08～0.40		0.08～0.56
輸送量 m³/h		22	30	46	74	115	180	406	516
